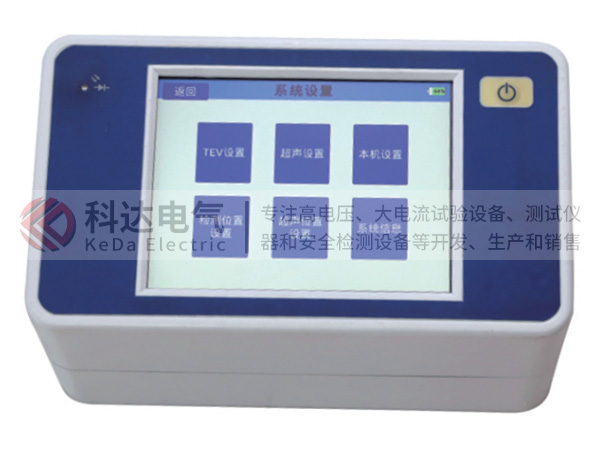

多功能局部放電定位儀是一款集局放數據測量、定位為一體的便攜式設備，同時提供TEV、超聲波、HFCT三種測量模式，可對開關柜、電纜進行局放檢測。該設備小巧、輕便，非常適合現(xiàn)場巡檢。

基本功能

可檢測中高壓開關柜（3-66KV）及進出線電纜頭的局部放電進行測量和定位；

可使用暫態(tài)地電壓（TEV）傳感器檢測和定位開關柜的絕緣內部放電源；

可使用內部超聲波傳感器檢測表面放電；

可使用HFCT檢測電纜中的局部放電,并以數值（pc值）或圖形方式顯示電纜局放測量結果；

可使用壓電式超聲波傳感器檢測開關柜內的局部放電超聲波；

可外接延伸式超聲波傳感器和超聲波聚波器；

可檢測變電站內的溫度和濕度；

具有數據獲取和儲存功能；

中文操作界面，多種顯示和設置功能；

觸屏式操作；

內置功能自檢器

技術參數

暫態(tài)地電壓TEV測量（兩個傳感器定位）：

傳感器：電容性

測量范圍：0-60dBmV

分辨率：1dB

精度：±1dB

每周期最大脈沖：655

最小脈沖頻率：10Hz

超聲波測量：

測量范圍：-7dBμV-68dBμV

分辨率：1dB

精度：±1dB

傳感器靈敏度：-65dB(0dB=1volt/μbar有效值SPL)

傳感器中心頻率：40kHz

傳感器直徑：16mm

外差頻率：38.4kHz

電纜局部放電：

測量范圍：0-60000pC

分辨率：10pC

精確率：10pC

電源：

內部電池：3.7V13.6Ah鋰-離子  正常工作時間：約5小時

其他：

主機IP等級：30

USB儲存

重量：1.8Kg

工作溫度:0-55°C
